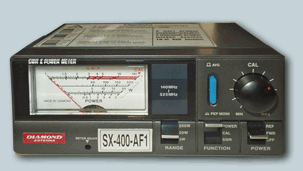

SX-400-AF1 átalakított teljesítménymérő

Cégünk által átalakított SX-400-AF1 típusjelű teljesítménymérő
SWR & Power meter

Megnövelt érzékenységgel és bővített méréshatárokkal rendelkezik

Az új méréshatárok használata a tetején lévő adattábla alapján.

vissza

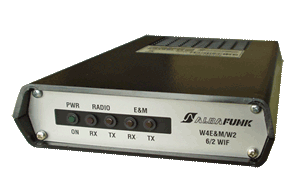

AF 6064 desktop összeállítás EDR-hez

Az AF 60604 Desktop rendszer tartalmaz egy EDR kétvonalas illyesztő egységet, Motorola asztali mikrofont, és külső hangszórót.

A készülék rendeltetése: asztali kezelő egység illesztése fizikai érpárakon keresztül a Magyar Egységes Digitális Rádió rendszerhez.

A követelményeket lefedő készülék típus:
a W4E&M/W2/desktop készülékpár távoli illesztést biztosít a kezelő egység (Motorola RMN-5068 asztali mikrofon és HSN-8145 asztali hangszóró készlet) és a E&M/4W interfésszel rendelkező kapcsoló központ vagy E1- T1 multiplex készülék között, ha a távolság köztük >>100m (több km is lehet) és csak 2 fizikai, táplálás nélküli érpár áll rendelkezésre.

vissza

Főbb technikai adatok :

- Adás/ vétel vonal típusa: transzformátor leválasztású, szimmetrikus
- Lezáró impedancia: 600 Ohm
- Működési állapotok kijelzése: Ledekkel
- lllesztési felület paramétereinek állítása üzembehelyezéskor: számítógéppel, elektronikusan
- Tápfeszültség: 12V DC ( 10,5 .. 13,8V)
- Méretek 178x36x200 mm
- Működési hőmérséklet 0..60 C

AF 4023 ütemezett DTMF adó-vevő
FSK azonosítóval

Az AF 4023 modul a Vertex Standard gyártmányú VX-900 típusú kézi adó-vevő készülékekhez fejlesztett kiegészítő modul, de alkalmazható a
VX-3200, VX-4000, VX-5500, VX-6000 sorozatú mobil készülékekhez is.

Fő műszaki jellemzők:

ADÓ oldalon:
IBM PC/AT programozású kiadható DTMF kódsorozatok:

• 6 db 15 digites memória tartalma
• Átjátszó felkapcsoló sorozat max 8 digit
• Átjátszó lekapcsoló sorozat max 8 digit
• Telefon engedélyező sorozat max 8 digit

Saját billentyűzetről programozhatóan kiadható DTMF kódsorozatok:

• 10 db 15 digites memória tartalma
• Átjátszó felkapcsoló sorozat max 8 digit
• Átjátszó lekapcsoló sorozat max 8 digit
• Telefon engedélyező sorozat max 8 digit

Saját billentyűzetről programozhatóan kiadható FSK kódsorozat:

• Egyéni címnek megfelelő hívó-azonosító

Billentyűzet kezelés

4x4-es, szabványos DTMF billentyűzetet kezelés van alkalmazva.

Hangjelzések

A billentyűzet kezelés és a hívások a funkciójuknak megfelelő hangot eredményeznek.

vissza

A modul segítségével a Donaphone kezelő egységhez hasonlóan ütemezett DTMF kódsorozatok adhatók ki. Így a megjelölt rádió készülékek az ilyen módszert alkalmazó átjátszókkal és egyéb berendezésekkel együttműködni képesek.

Vevő oldalon:
IBM PC-ről vagy saját billentyűzetről programozható, figyelt kódsorozatok:

- Egyéni cím: 6 digit
- Csoport cím: 6digit
- Körözvény cím: 6 digit

IBM PC programozású, figyelt FSK kódsorozatok:

• Vezeték nélküli programozás adatai
• Hívó azonosító (csak az AF-4023 hívóművel rendelkezőt figyeli)

Kijelző kezelés

A készüléknek megfelelő, a VX-900 típus esetén: 8 karakteres alfanumerikus LCD kezelés történik multiplex módon. A kijelzővel támogatott működési állapotok feliratai után a rádióra vonatkozó adatok látszanak a kijelzőn. A hívót azonosító felirat vagy a hívás ténye a hívás után is a kijelzőn marad. Ha nem az AF-4023 modullal felszerelt készűlék hívott akkor egy + jelenik meg minden hívás után.

AF 4073 SEL5 kód adó-vevő

A modul olyan félduplex rádió adó -vevő készülékekhez alkalmazható, amelyek nem kezelik a SEL5 jelzésrendszert, vagy olyan rendszerekhez, amelyek több szelektív címet igényelnek ugyanazon a vételi csatornán.

vissza

Fő jellemzők:

• SELECT 5 jelzések küldése

  -a billentyűzeten beírt 5 hangú szekvencia küldése
  -szekvencia küldés a 9db programozható hívómű egyikéből
  - Redial funkció egy billentyű megnyomására
• SELECT 5 jelzések fogadása
  -4db 5hangú szelektív cím dekódolása, mindegyikhez különböző nyugtaszekvencia programozható
  - minden szelektív címhez különböző hívást jelző dallam programozható
  - csoporthívás dekódolása
• Programozás a rádiókészülék RS232 interfészén:
  - 9 elemű gyors hívómemória
  - minden hívómemóriához külön PRET és EFT
  - 4 elemű Sel5 cím és hozzárendelt hívásjelző hang
  - 4 elemű szelektív hívásra válasz (auto ack) memória
  -SELECT 5 adószekvencia fix része gyors hívásokhoz


Beszédfedők kézi és mobil rádiókhoz

AF 224

AF 224-GP

vissza

AF 4082 DTMF szelektor

Az AF 4082 modul DTMF szelektív hívórendszerben teszi hívhatóvá a rádiót. Meglévő DTMF rendszerhez lehet illeszteni az ilyen hívóművel ellátott készüléket. Kódadóként DTMF billentyűzettel ellátott mikrofont ajánlunk.
Beszerelhető a VX-1000 és, VX-2000 készülékbe, de ha műszaki akadálya nincs, más rádiótípusokba is beépíthető.

vissza

AF 6060 távkezelő egység

Az AF6060 rendszer a rádiókészülékek távkezelését kívánja a felhasználók számára megkönnyíteni, olymódon, hogy a rádiókészülék és a kezelő berendezés közötti távolságot "megnyújtja". Ezáltal a rádióadót jobban el lehet helyezni, igazodva a földrajzi adottságokhoz.

Az AF 6060 felépítése, tulajdonságai:
Az AF6060 kezelőegység egy desktop mikrofonházba került beépítésre, amelyen egy 4x4-es billentyűzetet,  egy 2 karakteres LED kijelzőt, valamint állapotjelző LED-eket  helyeztünk el. A készülék oldalán található a hangerőszabályzó gomb, ami egyben a készülék bekapcsolására is szolgál. Ugyanezen gomb megnyomásával válthatunk a beépített hangszóró és külső fejkészlet között.

• DTMF jelzésrendszer kezelés

  -a billentyűzetről maximum 15 karakter hosszú DTMF hívószámok kiadására van lehetőség
  -100 DTMF memória, a memóriában max. 15 karakteres hívószámok helyezhetők el

• SELECT 5 jelzésrendszer
  - 100db SEL5 memóriahely, a szekvenciális memóriákban lehetőség van 5 v. 7 hangú hívószámok tárolására ZVEI ill. CCIR kódrendszerben
  - A SEL5 hívószámok közé az "A" betüt bárhol elhelyezve körözvényhívásra van lehetőség
• Csatornaváltás:
  - A berendezés a hozzákapcsolt rádió csatornaváltását is ellátja

vissza

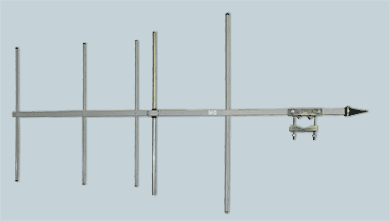

AFY166 irányított Yagi antenna

Felépítés:
Négyszög profilú Alu gerincre szerelt tömör elemek -egy aktív dipol,
három direktor, egy reflektor -alkotják. A kiépítésből adódóan éles sugárnyalábolás, csekély hátrasugárzás érhető el. Az antennát fűthető változatban is készítjük.

Műszaki adatok:

• Frekvenciasáv: 144-175 MHz
• Hullámellenállás: 50 ohm
• Polarizáció: függőleges
• Max. RF teljesítmény: 100 W
• Közepes nyereség: 6 dB
• Csatlakozás: "N" dugó
• Állóhullámarány: max: 1.5
• Tömeg bilinccsel: 2.6 kg
• Szélterhelés: 140kp/m2

vissza

AFY 4512 irányított Yagi antenna

Műszaki adatok:

• Frekvenciasáv: 430-470 MHz
• Hullámellenállás: 50 ohm
• Polarizáció: tetszőleges
• Max. RF teljesítmény: 100 W
• Közepes nyereség: 12 dB
• Csatlakozás: "N" dugó
• Állóhullámarány: max: max: 1.5
• Tömeg bilinccsel: 4.5 kg
• Szélterhelés: 18 kp (150kp/m2 )
  Az antennát fűthető változatban is gyártjuk: AFY 4512F

Felépítés:
Négyszög profilú Alu gerincre szerelt tömör elemek -egy aktív dipol, kilenc direktor, négy reflektor -alkotják. A kiépítésből adódóan éles sugárnyalábolás, csekély hátrasugárzás érhető el.

vissza

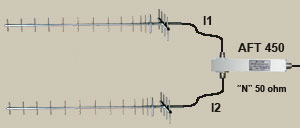

AFT 450 antennaelosztó

Az AFT 450 antenna elosztó két 450 MHz tartományban üzemelő YAGI antenna jelének szétosztására használható.

Figyelem!
A két antenna és az antenna elosztó közötti kábel hossza kritikus, ezért csak a táblázatban megadott méretek szerint elkészített kábelekkel üzemel megfelelően az elosztó.
A mennyiben a kábel hosszak ettől illetve egymástől eltérőek, abban az esetben nem bíztosított az antennaelosztó megfelelő működése.

vissza

Antenna és antenna elosztó összekötő kábelek lehetséges hossza (l1, l2): 400MHz-500MHz
-167mm, -500mm, -833mm, -1166mm, -1499mm, -1833mm, -2166mm, -2499mm, -2832mm.

AFT 320 antennaelosztó

Az AFT 450 antenna elosztó két 300 MHz tartományban üzemelő YAGI antenna jelének szétosztására használható.

Figyelem!
A két antenna és az antenna elosztó közötti kábel hossza kritikus, ezért csak a táblázatban megadott méretek szerint elkészített kábelekkel üzemel megfelelően az elosztó.
A mennyiben a kábel hosszak ettől illetve egymástől eltérőek, abban az esetben nem bíztosított az antennaelosztó megfelelő működése.
