Több kórház és egészségellátást biztosító létesítmény széttagolt épületeinek tetejére telepített napelemek összehangolt működését elősegítő komplex irányítástechnikai és kommunikációs vezeték nélküli rendszer megoldás.

 A korábbiakban a létesítmények villamos energia ellátását kizárólag a szolgáltatók által becsatolt hálózaton keresztül kapták egy központi trafóállomáson keresztül. . A mai követelményeknek megfelelően, a létesítmények megnövekedett energia igényét napenergiával pótolják, mely saját hatáskörben a létesítmény elszórt épületein kiépített napelemekkel történik.. A pillanatnyilag felhasznált energiát lehetőség szerint ezzel a módszerrel kívánják megoldani és csak annyit kívánnak a szolgáltatóktól vásárolni amennyit a napelemek nem tudnak termelni. A különböző tájolásban és viszonylatokban lévő épületek napelemes energia felvétele folyamatosan változik, ezért szükséges azok energia leadásának optimalizálása. A különböző épületek pillanatnyi energia termelését és szolgáltatótól várt igényét a központi trafóházban létesített fogyasztásmérők regisztrálják és így mindig a legoptimálisabb elosztást biztosítják.

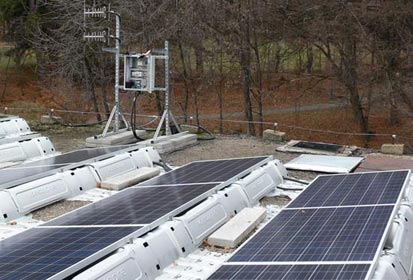

Az épületek közötti kommunikáció általában nehezen oldható meg vezetékes formában, ezért alakította ki cégünk erre a speciális feladatra a vezeték nélküli megoldást, mely egyrészt biztonságtechnikai okok miatt redundás. (Egy időben két önálló ISM frekvencia csatorna áll rendelkezésre)
Másrészt irányítástechnikai szempontból speciális vezérlési feladatokat is ellát és a tagállomások jeleit folyamatosan küldi a trafóházban elhelyezett központi egység felé, ahol megjelennek a rendszerben felmerülő esetleges hibák is és arról folyamatos jelzést küld meghatározott GSM mobiltelefonra (vagy mobiltelefonokra)

Fegyveres testületek technikai segédeszközeinek vezérléséhez szükséges rádiótechnikai tervezés

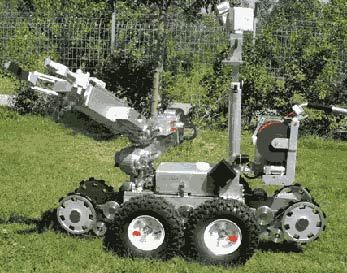

1. Tűzszerész robotok

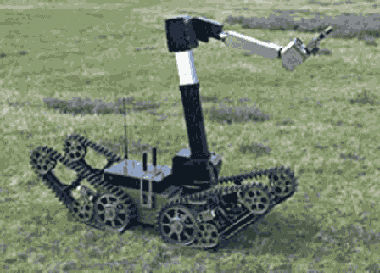

A robot elsődleges alkalmazási célja, hogy a vélt vagy valós robbanó szerkezeteket a tűzszerészek biztonságos távolságból, távirányítással közelítsék meg és a veszélyes tárggyal különböző műveleteket hajtsanak végre, vagy valamilyen vizsgálatot végezzenek rajta.

A távirányítás a rádiófrekvenciás kommunikáció mellett a mozgatást és "távolbalátást" segíti elő. A speciális feladatok ellátására és a hatósági előírások betartására rádiótecnikai tervezésre van szükség, amelyre cégünk szakszolgálata folyamatosan rendelkezésre áll.

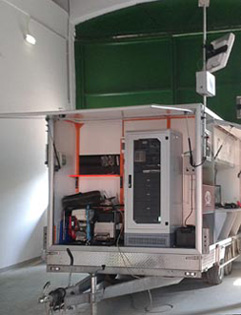

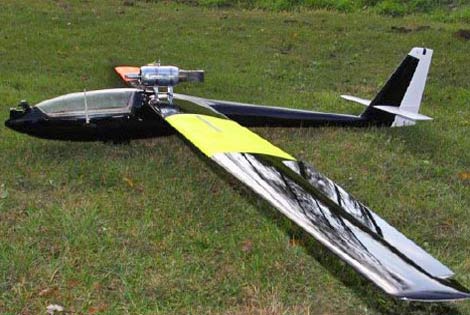

2. Pilóta nélküli repülőgépek

FC-301D UHF adatrádió

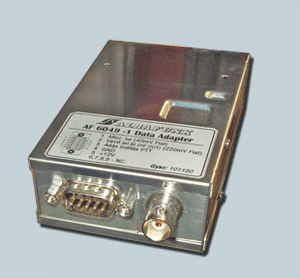

FC-301D data adapteres UHF adatrádió
FC-301DM modemes UHF adatrádió

Az FC-301D adó-vevő adatátviteli célokra készült az ETSI EN 300 113 2 szabvány figyelembe vételével.

Műszaki jellemzők:

• Frekvencia tartomány: 136-174MHz, 400-470MHz
• Csatornák száma: 16
• Csatornatávolság: 12.5 kHz
• Moduláció: FM
• Kimenő teljesítmény: max. 5W programozható
• Áramfelvétel : <1.5A (13.8V / 5W kim.telj. esetén)
• Tápfeszültség: jellemzően 13.8V DC ( 9-15V)
• Méretek: 106 x 54 x 18 mm
• Súly: 150 gramm
• Működési hőmérséklet: -20 .... +60 C
• Antenna csatlakozó: BNC, female
• Opcionális modem sebessége: 2400 Bps

vissza

A készülék frekvencia engedélyhez kötött sávban üzemel.
A beállítható csatornák száma: 16.

A max. 5Watt teljesítmény nagyobb hatótávolságú rendszerekben való felhasználáshoz is elegendő.

Választható belső, 2400 bps sebességű modem opció, de képes együttműködni más rendszerekben alkalmazott külső modemekkel is.

Adatlap FC-301D UHF adatrádió:

Adatlap FC-301D data adapteres rádió:

Adatlap FC-301DM modemes adatrádió:

AF 6050-1 RS-485 Rádió modem

Műszaki jellemzők:

• Díjmentes, ISM sáv
• Adó teljesítmény szint a szabvány előírása szerinti
• Hatótávolság terepviszonyoktól függően:
  LP max: 600 m, HP max: 3000m
• Tápfeszültség DC 10... 30 V
• Áramfelvétel max: 550mA
• RS-485 szintű adatcsatlakozás
• Adatátviteli sebesség rádió csatornán:9600 bps
• Adat interfész sebessége:9600 (1200... 115200) baud
• Puffer méret 128 karakter
• Működési hőmérséklet: -20 .... +60 C.
• Méretek: 75x110x45 mm
• Védettség: IP20
• Súly 260g

Az AF-6050-1 Rádió modem egyfrekvenciás, félduplex müködésű eszköz, adatátviteli feladatokra.

A nem leválasztott RS-485 interfészen kapott adatokat transzparens módon továbbítja. A továbbítás csomag jellegű, a pufferelt adatok utolsó karakter időzítéssel kerülnek a rádió csatornára. A hatótávolság és megengedett adás idő az ISM sáv előirásainak megfelelően változik:

LP üzemmódban max 600m: 0,1-1-10-100% adásidő
HP üzemmódban max 3000m: max 10% adásidő

vissza

AF 6050-1 RS-232 Rádió modem

Műszaki jellemzők:

• Díjmentes, ISM sáv
• Adó teljesítmény szint a szabvány előírása szerinti
• Hatótávolság terepviszonyoktól függően max 300 m
• Tápfeszültség DC 10... 30 V
• Áramfelvétel max: 300mA
• RS-232 szintű adatcsatlakozás 9 pólusú SUBD anya csatlakozón
• Adatátviteli sebesség rádió csatornán:9600 bps
• Adat interfész sebessége:9600 (1200... 115200) baud
• Puffer méret 128 karakter
• Működési hőmérséklet: -20 .... +60 C.
• Méretek: 75x110x45 mm
• Védettség: IP40
• Súly 260g

vissza

AF-6050-1 Rádió modem egyfrekvenciás, félduplex működésű eszköz adatátviteli feladatokra.
Az RS-232 interfészen kapott adatokat transzparens módon továbbítja. A továbbítás csomag jellegű, a pufferelt adatok utolsó karakter időzítéssel kerülnek a rádió csatornára.

AF 6050 16DI 16DO
távvezérlés/mérés adatgyűjtés

Az AF-6050 sorozatú távvezérlő eszközökkel vezetékes vagy vezeték nélküli mérés adatgyűjtést ill. távfelügyeletet lehet megvalósítani az ISM sávban. 16 adatpont lekérdezése-vezérlése-tükrözése vezetékes vagy vezeték nélküli hálózaton.

.

A berendezés működése: A központi berendezés a beprogramozott ciklusidővel kommunikál a tagállomással és a számítógép lekérdező üzeneteire a gyűjtött válaszokat MODBUS vagy más egyedi üzenetek formájában visszaadja.

Vezeték nélküli hatótávolság:

Terepviszonyoktól függően: max. 600m (ISM 1 sáv)
Terepviszonyoktól függően: max. 10km (ISM 2 sáv)

vissza

.

.

.

Fő műszaki jellemzők::

Digitális I/O modul : 16 db feszültségmentes kontaktussal vezérelhető, 2 állapotú bemenet (belső felhúzás a tápláló feszültségre: 24V)
Led kijelzések:
Kommunikáció
Bemenetek, kimenetek
Táplálás

Hálózati interfész a modulok között:
Vezetékes:
RS 485
Enthernet TCP/IP protokollal

Vezeték nélküli:
ISM sávú adó vevő

Kommunikációs interfész a további bővítő modulok vagy PC számára:
RS 485
Enthernet TCP/IP protokollal

Működési hőmérséklet:
Ipari környezetben működő eszközök: -30...+60 C

Táplálás:
12 vagy 24V DC áplálás: Üzemképes: 10.....30V DC között

Méretek:
35mm-es sínre rögzíthető egységes modul méretek:
(75 x 110 x 101mm) (mag.-mélys.-szél.)

Vezeték nélküli távvezérlés,
mérés adatgyűjtés

A jelek és adatok továbbítására használt kábelek sok esetben kiválthatók vezetéknélküli technológiával.

Ez a technológia az adatgyűjtő eszközök egyszerű telepítését teszi lehetővé, különösen ha a kábelfektetés a környezet terep adottságai miatt problémákat vet fel.

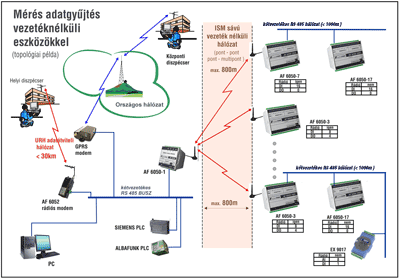

A kis hatótávolságú, ISM sávú adó-vevőkkel egybeépített, kétállapotú KI-/BEmeneteket tartalmazó AF-6050 készülék pont - multipont alkalmazására látható alkalmazás. A készülék további eszközök csatlakoztatására 2 vezetékes RS-485 interfésszel is szerelhető. Így az alkalmazásnak megfelelő számú digitális és analóg mérőpont építhető ki.

A multiplex megoldás ellenállomása a mért adatokat helyi PLC-re, folyamat irányító számítógépre vagy nagyobb távolságban elhelyezkedő felügyeleti vagy folyamat irányító diszpécser központba továbbíthatja.

AF 6050 xxDI xxDO
ISM sávú távvezérlés/mérés adatgyűjtés

Az AF-6050 sorozatú távvezérlő eszközökkel vezeték nélküli mérés adatgyűjtést ill. távfelügyeletet lehet megvalósítani az ISM sávban.

.A berendezés működése: A központi berendezés a beprogramozott ciklus idővel kommunikál az 1..4 tagállomással és a számítógép lekérdező üzeneteire a gyűjtött válaszokat MODBUS vagy más egyedi üzenetek formájában visszaadja. A ciklus idő az ISM sávú készülék szabványaiban előirtak szerinti.

Fő műszaki jellemzők:

AF-6050-16DI: Digitális I/O modul : 16 db feszültségmentes kontaktussal vezérelhető, 2 állapotú bemenet (belső felhúzás a tápláló feszültségre: 24V)
Led kijelzések:

• Rádiós kommunkikáció
• Bemenetek
• Táplálás

Opcionális RS485 interfész további bővítő modulok számára
