Adony szennyvíz rendszer rekonstrukció

Adony Községi Szennyvízelvezető - és tisztítómű folyamatirányító rendszer rekonstrukció, elzáró beépítés és fúvó vezérlés módosítás (2008)

Az Adonyi szennyvíztelepen a dobszűrő elé beépítésre került 2 db motoros elzáró, melynek vezérlését automatikus üzemben a PLC berendezés végzi. A PLC az elzárókat a beszerelt Nivelco Nivoswitch RCM-401-1 szintkapcsoló alapján vezéreli. A 2 db motoros elzáró helyi működtető szekrényét is telepítettük.
- A légfúvók vezérlésének változtatása.
- Az Adonyi telepen lévő Danfoss VLT8000 Aqua frekvenciaváltók vezérlése RS485-ös digitális buszon keresztül.
- A PLC-k cseréje, bővítése bemeneti modullal, így a 2 db motoros elzáró működtetése, és a frekvenciaváltó RS485-ön való vezérlése megvalósult.

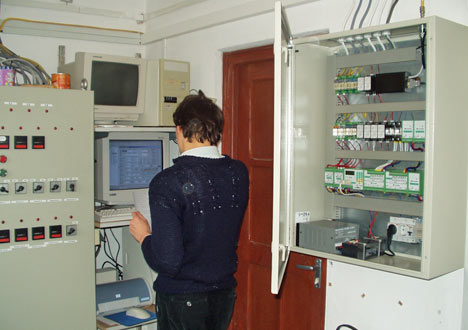

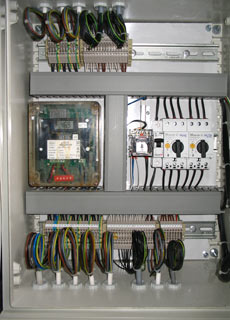

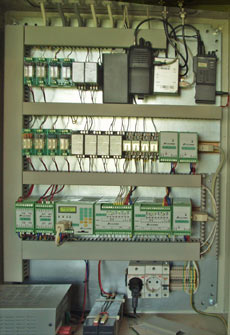

Néhány kép a rendszerről:



Adony Szvt

 Adony2
Adony3
Adony4

Adony1

Kommunikáció:
A szennyvíztelep vezérlő AF088II PLC-je, a szennyvíz átemelőkkel és az Ercsi diszpécser központtal, GPRS M2M modemmel tartja a kapcsolatot. A szennyvízrendszer átemelőinek vezérlését SIMENS S7-200 PLC-k végzik.

Folyamatirányító és megjelenítő rendszer:


Alaphelyzetben a szennyvíztelepei diszpécserközpontban található PC-n futó, Vision X9 folyamatirányító és megjelenítő programból lehet az átemelőket vezérelni illetve azok működését nyomon követni. A folyamatmegjelenítő program végzi az események naplózását illetve az adatok eltárolását egy központi adatbázisba.
Az átemelők folyamatirányítását végző Vision és a szennyvíztelep folyamatirányítását végző WebsSada folyamatmegjelenítő program kommunikál egymással, hálózati TCP/IP kommunikációval. A szennyvíztelepi technológia felügyelete és irányítása a monitoron meghívható technológiai sémák és az azokban megjelenő adatok, üzenetek segítségével történik.

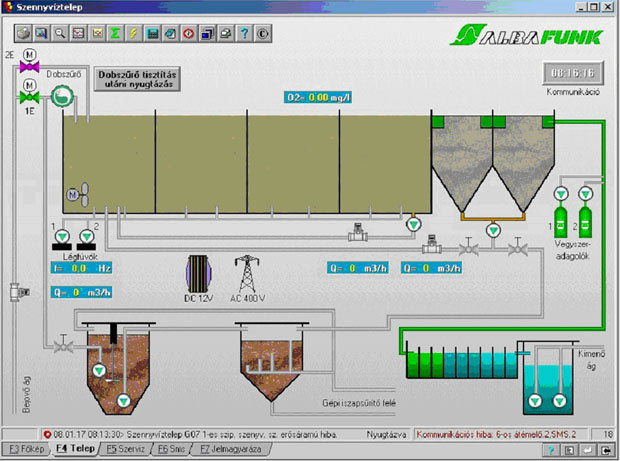

Szennyvíztelep technológiai megjelenítés

Szvt

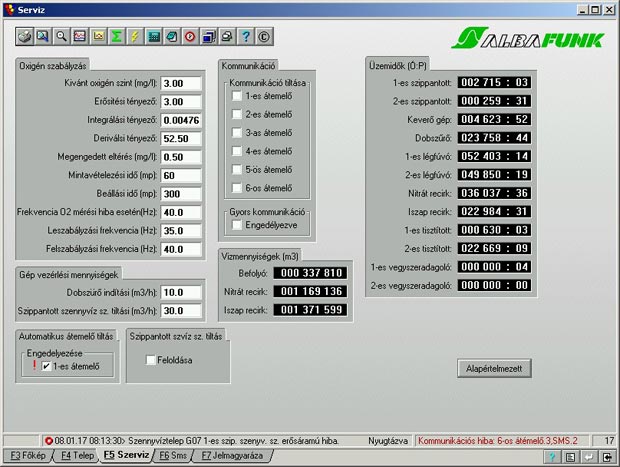

Szennyvíztelep beállítás

SVT beállítás

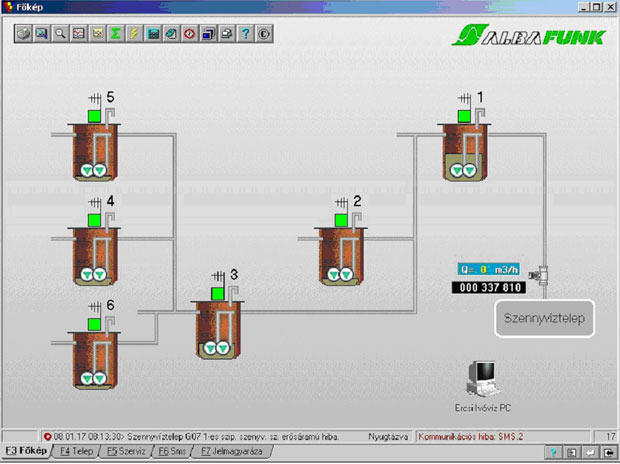

Átemelők megjelenítése

Átemelők
