RAVEON M7-RV-CEA Digitális URH rádió

Müszaki paraméterek:

• Frekvenciatartomány: 440-480MHz
• RS232 / RS485 / RS422
• Tápfeszültség: DC 10...16V
• Antenna csatlakozó:BNC


• Méretek: 130 x 78 x 24 mm

RACOM RE400 Digitális URH rádió

Müszaki paraméterek:

• Frekvenciatartomány: 370-470MHz
• Ethernet, RS232
• Tápfeszültség: DC 10.8....30V
• Antenna csatlakozó: SMA


• Méretek: 137 x 96 x 31 mm

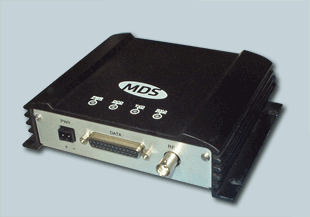

MDS EL705 Digitális URH rádió

Müszaki paraméterek:

• Frekvenciatartomány: 450-480MHz
• RS232
• Tápfeszültség: DC 10....30V
• Antenna csatlakozó: BNC


• Méretek: 165 x 127 x 45 mm

AF 6049-1 Rádiós data adapter

Müszaki paraméterek:

• Frekvenciatartomány: 440-480MHz
• Hangfrekvenciás csatlakozás
• Tápfeszültség: DC 7.5....13.5V
• Antenna csatlakozó: BNC

• Méretek: 100 x 60 x 25 mm

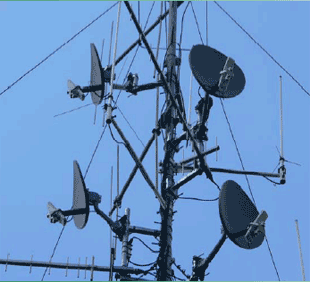

A Canopy Internet platform a Motorola által kifejlesztett vezetéknélküli, szélessávú kommunikációs rendszer. Eszközei könnyen és gyorsan telepíthetőek és illeszthetőek az adott hálózathoz. Akár internetszolgáltatás céljára, akár egyéni felhasználásra tökéletes megoldást jelentenek. A Canopy eszközöket magas műszaki szinvonal és átlagon felüli megbízhatóság jellemzi. Az eszközök 2.4 - 5.4 - 5.8 GHz-en működnek. Használatukhoz külön engedélyeztetésre nincs szükség.

Vezeték nélküli IP hálózat Motorola Canopy Előnyei: - 5 GHZ ISM sávú hálózat frekvenciahasználati díj nincs - IP alapú hálózat nagybb terület lefedésére is akalmas - 2x 3.5 Mbps kapcsolatok a linkeken - kültéri kivitelű, ipari eszközök - nagy megbízhatóság Hátrányok: - optikai rálátás szükséges az állomások között, ezért a terepviszonyok függvényében átjátszó pontok alkalmazására is szükség lehet - relatíve magas beruházási kültség

Canopy Acces Point - AP

Tulajdonságok

• Pont - Multipont összeköttetésre
• 60 fokos szektorsugárzó
• Akár 200 végpont kiszolgálása
• DES titkosítás (opcionális AES)
• AP 10Mbps , Advantage AP 20Mbps névleges adatátvitel
• Frekvenciasávtól függően max. 8km reflektor nélkül, reflektorral 10-20km
• A modul egyszerűen csatlakoztatható a helyi LAN hálózathoz

Canopy Subscriber Module - SM

Tulajdonságok

• Pont - Multipont összeköttetésre
• DES titkosítás (opcionális AES)
• SM 10Mbps , Advantage SM 20Mbps névleges adatátvitel
• Frekvenciasávtól függően max. 8km
• Reflektor nélkül, reflektorral 10-20km
• A modul egyszerűen csatlakoztatható a helyi LAN hálózathoz

Canopy Backhaul - BH

Tulajdonságok

• Pont - Pont összeköttetésre
• Számítógép alhálózatok közti összeköttetésre
• DES titkosítás (opcionális AES)
• 10-20-30-60-150-300Mbps névleges adatátvitel
• Frekvenciasávtól függően max. 8km reflektor nélkül, reflektorral 10-20km
• A modul egyszerűen csatlakoztatható a helyi LAN hálózathoz

CMM Micro rendszer

Egy telepítési helyen max. 8 AP és/vagy BH szektor-kiépítésű hálózat menedzselésére, elosztására szolgál.

Tulajdonságok:

• Táp: 24V Dc /0.3A
• Különálló 230V/24V hálózati adapter
• Műk. hőmérséklet: -40C - +55Cl
• Páratartalom: 100%
• Méretek: 31 x 26 x 7.5 cm
• Súly: 3.6 kg

Rendszereinkben felhasznált mérő- és vezérlőeszközök rövid bemutatása:

Endress+Hauser nyomásmérők
Nivelco szintmérők
DATAQUA digitális távadók
Mobray ultrahangos szintmérők
ABS KS úszókapcsolók
Contrel EMM R4E teljesítménymérő
Danfoss frekvenciaváltók
MOXA RS232 vagy RS 485 interfész konverterek

Az AF-088II típusú PLC modulok bemutatása:

Az AF-088II sorozatú moduláris felépítésű PLC-ink, a kompakt PLC berendezések méreteit követő kivitelben készülnek. Teljesítményében, memóriakapacitásában, kommunikációs képességében, a legkorszerűbb technológiát képviselik.
Az alaplap nélküli, moduláris felépítésük rugalmas rendszer kiépítést tesz lehetővé. Lokálisan több mint 360 I/O pontot kezel.
A nagyteljesítményü RISC processzor rugalmas felhasználói programok készítését teszi lehetővé. A processzor modul beépített LCD kijelzőjén a folyamatok, aktuális állapotok kijelezhetők, a billenytűzeten keresztül paraméterek adhatók meg.

AF 088IIP - Processzor modul

Az AF 088IIP processzor modul az AF 088II PLC család vezérlő modulja, amely az ATMEL Atmega 128 AVR mikrokontrollerét használja. A vezérlő egység felépítése a beültetés során igény szerint változtatható, így ugyanazzal a nyák lemezzel funkcióiban különböző modulokat lehet felépíteni. A processzor modulban cserélhető a teljes mikrokontroller és RAM modul, így rugalmasabb szervizelhetőséggel rendelkezik.

• ATMEL ATMega128 processzor
• 2 db többfunkciós soros interfész
• RS 232 vagy RS 485 vagy RS 422 vagy
  1200/2400 bps rádiós modem
• 2x16 karakteres LCD kijelző
• 16 gombos billentyűzet

AF 088II DIO 16/8 - Digitális modul

Az AF088II Digitális I/O modulok az AF 088II PLC kétállapotú jeleinek fogadására és kiadására szolgál. A modul az AF088II/P processzor modul digitális buszára csatlakozik a 25 pólusú DSUB csatlakozókon keresztü.

• 16 pontos galvanikusan leválasztott 24V DC bemenet
• 8 pontos relés kimenet (csak kimeneti modul esetén)
• belső 24V DC feszültség

AF088II AN - Analóg bemeneti modul

Az AF 088AN Analóg modul közvetlenül csatlakozik az AF 088P processzormodulhoz, és 4-20mA-es analóg jelek fogadására szolgál. Kétvezetékes 4-20mA-es távadók tápellátására is alkalmas aktív állásba kapcsolva.

• 4 vagy 8 csatornás analóg bemenet
• 4-20 mA aktív vagy passzív
• 0-10V feszültség (egyedi esetben)

AF 088II ANOUT Analóg kimeneti modul

Az AF088II AN OUT modulok az AF 088II PLC analóg áramjeleinek kiadására szolgálnak. A modul az AF088II/P processzor modul digitális buszára csatlakozik a 25 pólusú DSUB csatlakozókon keresztül. Az AF088II/P processzor modulra logikailag 16 db AF088II AN OUT modul csatlakoztatható.

• 1 vagy 2 csatornás analóg bemenet
• 4-20 mA kimenet
• 10 bites felbontás
• galvanikusan leválasztott kimenetek

AF 088II AN EXP - Analóg bővítő modul

Az AF088 Analóg bővítő modul közvetlenül csatlakozik az AF 088P processzormodul digitális buszára, és 4-20 mA-es analóg jelek fogadására szolgál. Kétvezetékes 4-20 mA-es távadók tápellátására is alkalmas aktív állásba kapcsolva.

• 4 csatornás analóg bemenet
• 4-20 mA aktív vagy passzív
• 0-10V feszültség (egyedi esetben)
